طرح قطعات
لیست قطعات یدکی
شماره کلید | قسمت شماره | تعداد | قسمت توضیحات | شماره سریال موتور | |

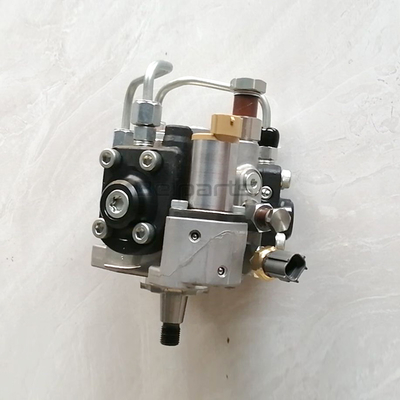

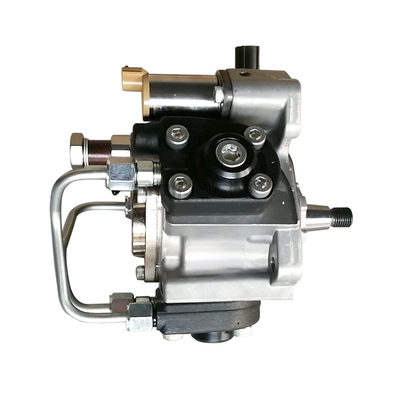

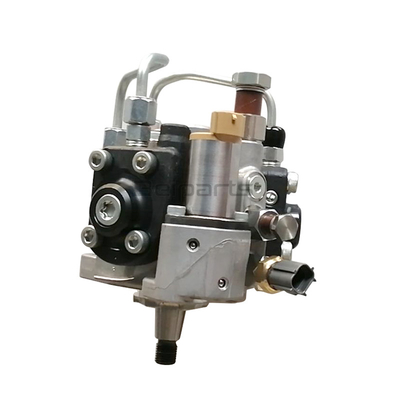

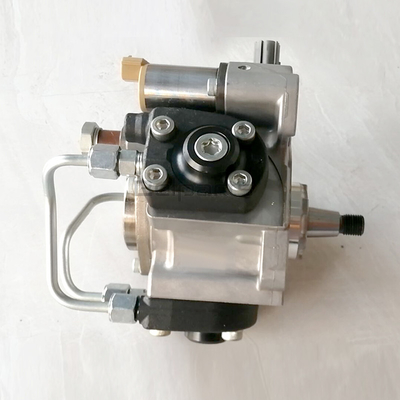

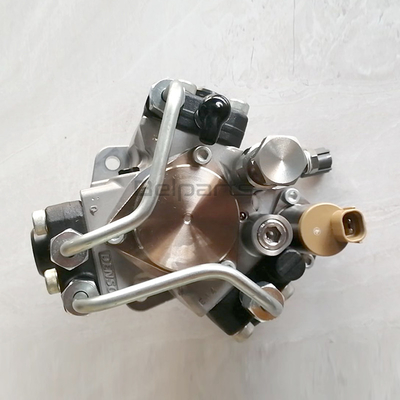

1 | 8-98091-565-3 | 1 | PUMP ASM;INJ | ||
2 | 8-94399-256-0 | 3 | پیچ؛پمپ INJ M8X28 |
||
6 | 8-97601-154-1 | 1 | براکت;پمپ INJ به C/BL | ||
16 | 8-97602-674-3 | 1 | لوله;INJ NO.1 | ||
17 | 8-97602-675-3 | 1 | لوله;INJ NO.2 | ||
18 | 8-97601-771-3 | 1 | لوله;INJ NO.3 | ||
19 | 8-97600-996-4 | 1 | لوله;INJ NO.4 | ||
20 | 8-97600-997-3 | 1 | لوله;INJ NO.5 | ||
21 | 8-97600-998-3 | 1 | لوله;INJ NO.6 | ||
31 | 8-97329-703-6 <8-97329-703-2> |
6 | نازل ASM;INJ | تا 574127 | |
31 | 8-98151-837-3 | 6 | نازل ASM;INJ | 574128 - 590156 | |
31 | 8-98284-393-0 | 6 | نازل ASM;INJ | 590157 - UP | |
61 | 8-98008-895-0 | 6 | پیچ؛نگهدارنده نازل گیره M8X54 |
||
66 (A) | 8-94173-412-0 | 6 | واشر؛نازل INJ ID=23.3 |
||
66 (B) | 8-98079-248-0 <8-97601-447-2> |
6 | واشر؛نازل INJ ID=9.2 T=8.1 |
||
68 (A) | 1-09701-172-3 <1-09701-172-2> |
5 | CLIP;لوله INJ | تا 515424 | |
68 (A) | 8-97330-118-3 | 5 | CLIP;لوله INJ | 515425 - UP | |
68 (B) | 1-09701-173-2 <1-09701-173-1> |
5 | CLIP;لوله INJ | تا 515424 | |
68 (B) | 8-97330-119-3 | 5 | CLIP;لوله INJ | 515425 - UP | |
69 | 1-13319-065-0 | 1 | براکت;گیره لوله INJ | ||
71 (A) | 0-28050-870-0 | 1 | پیچ؛BRKT فلنج M8X70 |
||
71 (B) | 0-28151-200-0 | 1 | پیچ؛BRKT فلنج M12X100 |
||
94 | 8-98028-999-1 | 6 | براکت;نازل INJ | ||
110 | 0-91180-106-0 | 4 | NUT;کلیپ فلنج M6 |
||
118 | 0-28650-625-0 | 1 | پیچ؛CLIP، INJ PIPE فلنج M6X25 |
تا 515424 | |
118 | 0-28650-635-0 | 1 | پیچ؛CLIP، INJ PIPE فلنج M6X35 |
515425 - UP | |
121 | 8-97383-427-0 | 2 | لوله;سوخت، پمپ تغذیه، مکش | تا 534685 | |
121 | 8-97383-427-0 | 4 | لوله;سوخت، پمپ تغذیه، مکش | 534686 - UP | |
133 | 8-98203-705-1 | 1 | لوله;نشتی نازل INJ خاموش است | ||
134 (الف) | 1-09675-037-1 | 6 | پیچ؛اتصال، نشتی لوله M8X18 EYE-BOLT |
||
134 (B) | 8-94396-711-0 | 2 | پیچ؛اتصال، نشتی لوله فلنج M10X21 |
||
135 (A) | 1-09630-083-0 | 4 | واشر؛پیچ و مهره، لوله نشتی ID=10.2 OD=15.2 |
تا 574127 | |
135 (B) | 8-97600-925-0 | 6 | واشر؛پیچ و مهره، لوله نشتی ID=8.3 |
تا 574127 | |
135 (B) | 8-98065-992-0 | 6 | واشر؛پیچ و مهره، لوله نشتی ID=8.3 |
574128 - UP | |
135 (C) | 8-98079-755-0 | 1 | واشر؛پیچ و مهره، لوله نشتی ID=10.2 OD=17 |
574128 - UP | |
135 (D) | 8-97240-975-0 | 1 | واشر؛پیچ و مهره، لوله نشتی ID=10.6 |
574128 - 576049 | |
135 (D) | 8-98231-393-0 | 1 | واشر؛پیچ و مهره، لوله نشتی ID=10.6 |
576050 - UP | |
154 | 9-09561-111-0 | 6 | واشر؛کانکتور ID=11.0 |
تا 574127 | |
154 | 0-95690-111-0 | 6 | واشر؛کانکتور ID=11.0 |
574128 - UP | |
169 (A) | 0-91180-110-0 | 2 | NUT;BRKT فلنج M10 |
||
169 (B) | 0-91180-112-0 | 1 | NUT;BRKT فلنج M12 |
||
176 (A) | 1-09675-095-1 | 2 | پیچ؛EYE,FEED PUMP فلنج M16X30 |
تا 534685 | |
176 (A) | 1-09675-095-1 | 4 | پیچ؛EYE,FEED PUMP فلنج M16X30 |
534686 - UP | |
176 (B) | 8-98011-269-0 | 1 | پیچ؛EYE,FEED PUMP پیچ چشمی M10X38 |
||
177 | 1-09630-086-0 | 4 | واشر؛EYE BOLT،INL،FUEL FEED پمپ |
تا 534685 | |
177 | 1-09630-086-0 | 8 | واشر؛EYE BOLT،INL،FUEL FEED پمپ |
534686 - UP | |
199 | 8-97602-218-0 | 2 | واشر؛پیچ چشم | ||
200 | 8-98008-791-0 | 1 | لوله;خوراک سوخت | ||
205 | 8-98023-581-0 | 1 | سنسور؛دمای سوخت | ||
210 | 8-97603-307-0 | 1 | لوله;INJ، C/R | ||
211 | 8-98152-950-2 <8-97323-019-0> |
1 | RAIL ASM;مشترک | ||
212 | 1-09040-091-1 | 2 | پیچ؛RAIL ASM فلنج ریمر M10X34 |
||
216 | 8-97602-173-0 | 1 | پیچ؛چشم | ||
265 | 8-98074-955-0 | 1 | شیر فلکه؛پمپ تغذیه | ||
271 (A) | 1-09623-464-0 | 1 | واشر؛پمپ INJ ID=139.6 |
||
271 (B) | 8-98031-844-0 | 1 | واشر؛پمپ INJ شناسه=52 |
||
288 (A) | 1-09630-083-0 | 3 | واشر ID=10.2 OD=15.2 |
||
288 (B) | 1-09630-085-0 | 3 | واشر ID=14.2 OD=19.2 |
تا 585209 | |
288 (B) | 8-98251-345-0 | 3 | واشر ID=14.2 OD=19.2 |
585210 - UP | |
382 | 8-97375-384-0 | 1 | کلید؛محور محرک | تا 574127 | |
382 | 8-98161-995-0 | 1 | کلید؛محور محرک | 574128 - UP | |
392 | 0-91180-110-0 | 2 | NUT;RAIL ASM فلنج M10 |
||
424 | 8-98181-831-0 | 1 | کیت تعمیرات اساسی؛پمپ تامین |
توانایی تامین: 1000 قطعه/قطعه در ماه
بسته بندی و تحویل
جزئیات بسته بندی:1. طبق سفارشات، قطعات یدکی را یکی یکی با کاغذ روغنی بسته بندی کنید.
2. آنها را یکی یکی در جعبه های کارتنی کوچک قرار دهید.
3. جعبه های کارتن کوچک بسته بندی شده را یکی یکی در جعبه های کارتن بزرگتر قرار دهید.
4. در صورت لزوم، جعبه های کارتن بزرگتر را در جعبه های چوبی قرار دهید، مخصوصاً برای حمل و نقل از طریق دریا.
5. کالا توسط کاغذ روغنی و کیسه های پلاستیکی در داخل بسته بندی می شود
6. استفاده از بسته بندی چوبی.
7.ما از تقاضای سفارشی بسته حمایت می کنیم
بندر
بندر: هوانگپو
زمان سرب: 1-5 روز پس از پرداخت
مثال تصویر:
1. برای اطمینان از مطابقت قطعات ما با شما، جزئیات قطعات خود را با یکدیگر مورد بحث و تبادل نظر قرار می دهیم
2. قطعات اصلی و قطعات OEM برای انتخاب شما در دسترس هستند.
3. قیمت رقابتی برای قطعات اصلی و قطعات OEM.
4. برای اینکه هزینه خود را بررسی کنید، اندازه، وزن و حمل و نقل قطعه ما در هنگام نقل قول ارائه می شود.
5. گاهی اوقات ممکن است قطعات موجود نباشد، ما قبل از فروش وضعیت موجودی خود را برای شما تأیید می کنیم.
1. برای قطعات موجود در انبار، ما می توانیم ظرف 2 روز تحویل دهیم.
2. جعبه تخته سه لا، کارتن یا پالت و غیره بسته بندی ایمن از قطعات ما استفاده می شود.
3. DHL، FEDEX، UPS، TNT، EMS، SF EXPRESS و غیره برای انتخاب شما ارائه می شود.
4. ردیابی پس از تحویل و بازخورد در هر شرایطی را تا زمانی که قطعات را با خیال راحت دریافت کنید ادامه دهید
1. 3 ماه، 6 ماه، 1 سال گارانتی به قطعات ما از تاریخ حمل و نقل ارائه می شود، بستگی به قطعات دارد.
2. ما می توانیم پیشنهادات فنی را هنگام نصب قطعات ارائه دهیم
