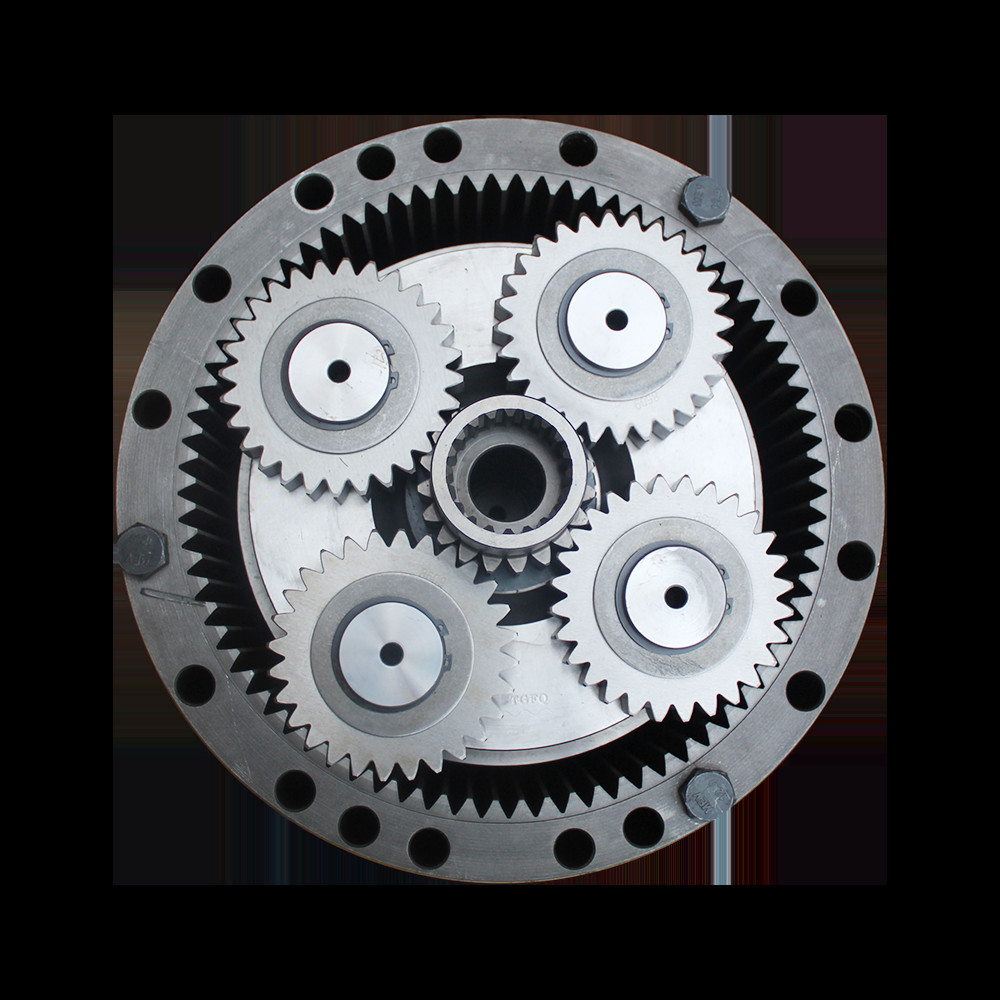

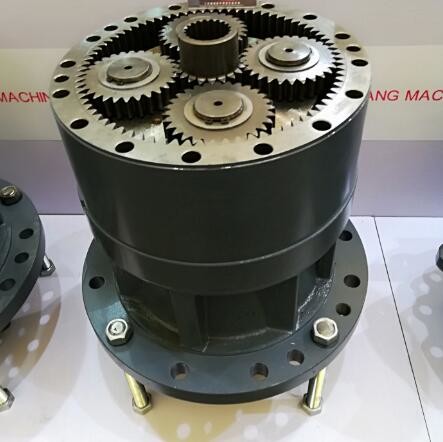

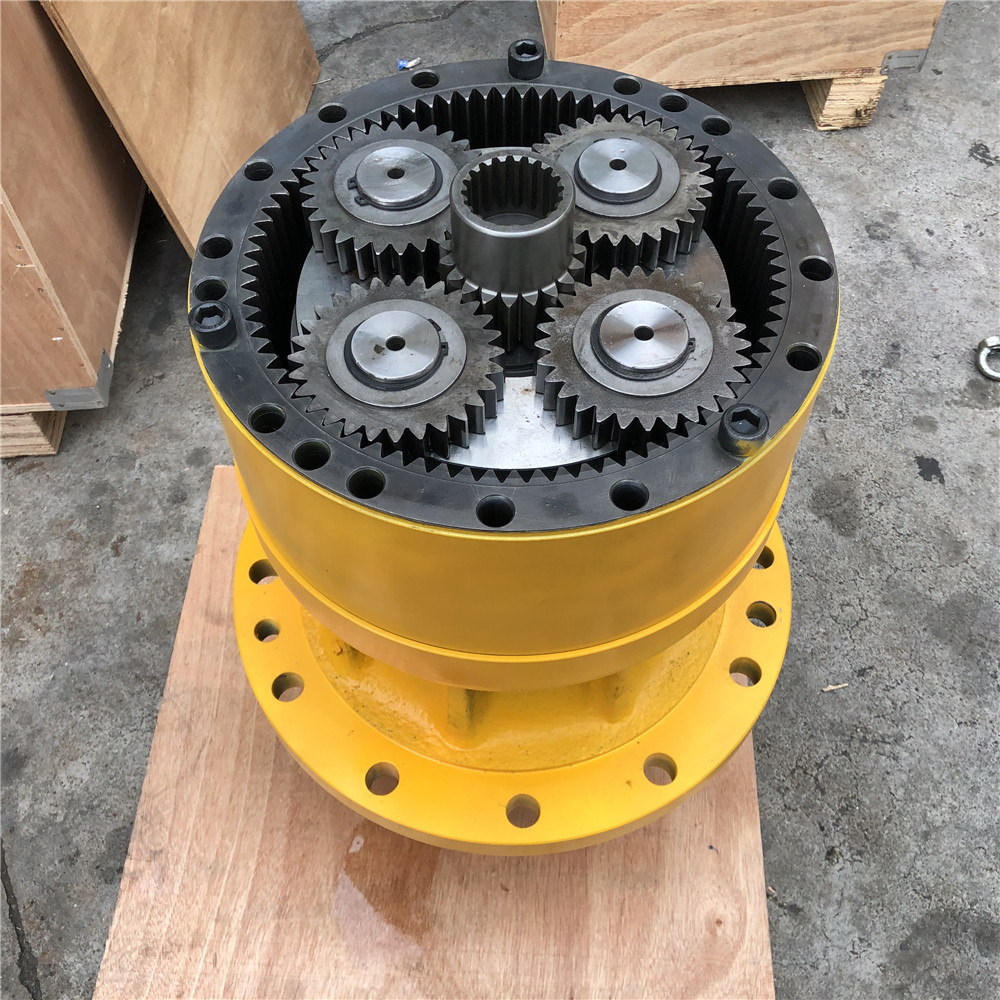

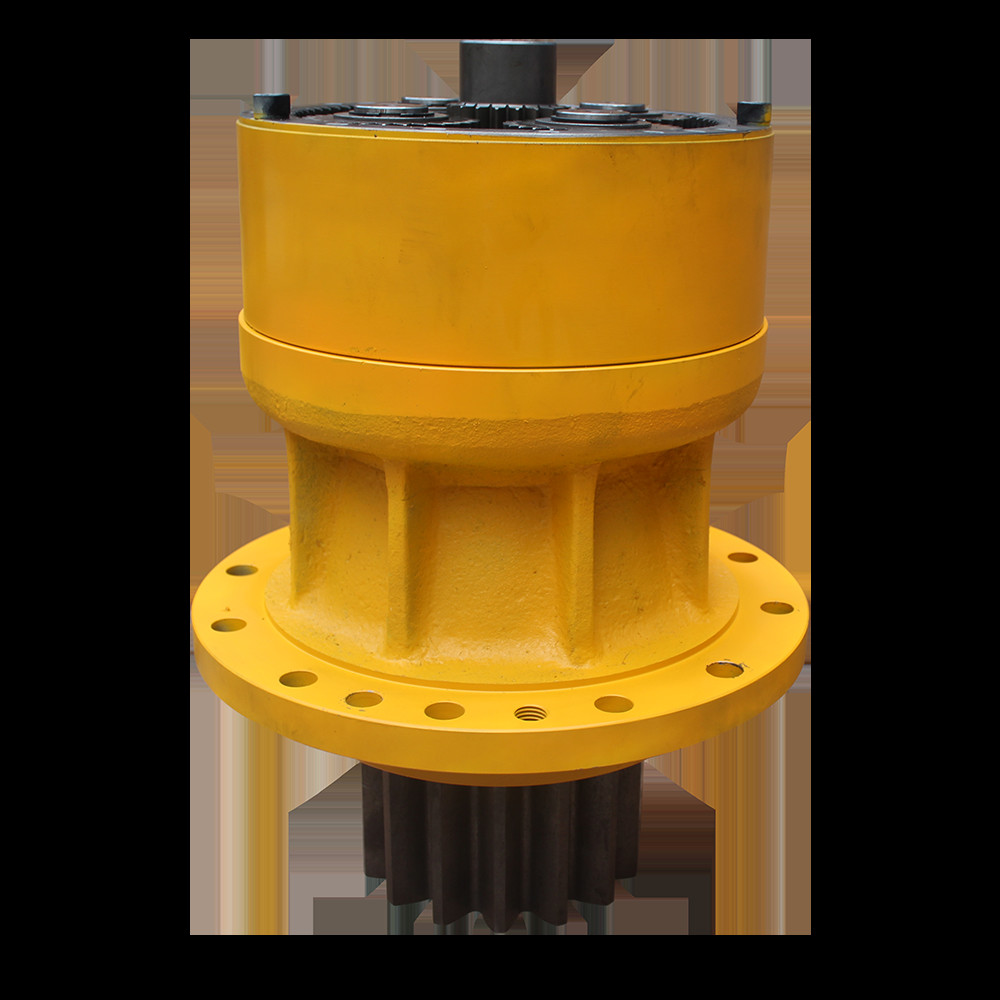

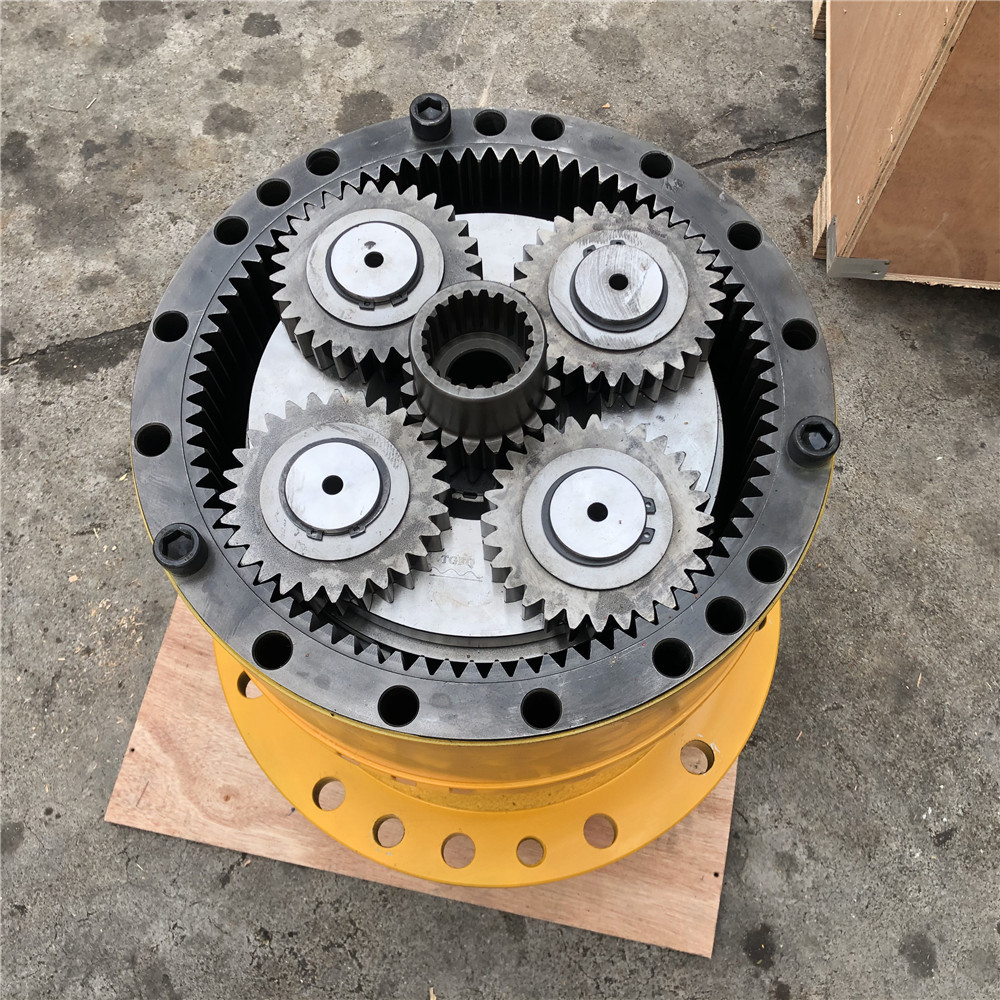

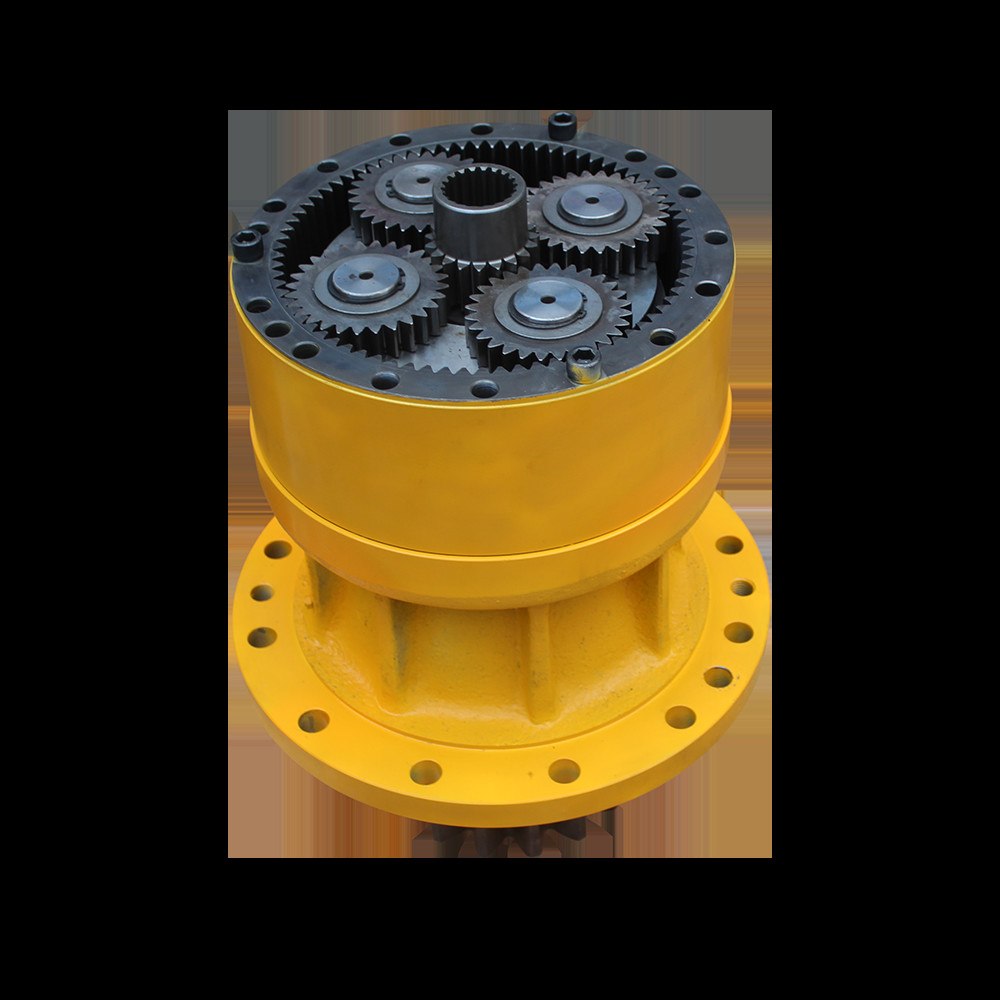

بیل مکانیکی 31NA-10150 کاهش گیربکس نوسانی R360LC-7 گیربکس نوسانی assy
|
نام محصول |
گیربکس سوئینگ
|
|
وزن: |
344 کیلوگرم
|
|
نام
|
گیربکس چرخشی |
|
مدل: |
R360LC-7
|
|
شماره قطعه: |
31NA-10150
|
|
اندازه بسته بندی: |
60x60x64
|
|
نام تجاری: |
هیوندای
|
تصاویر

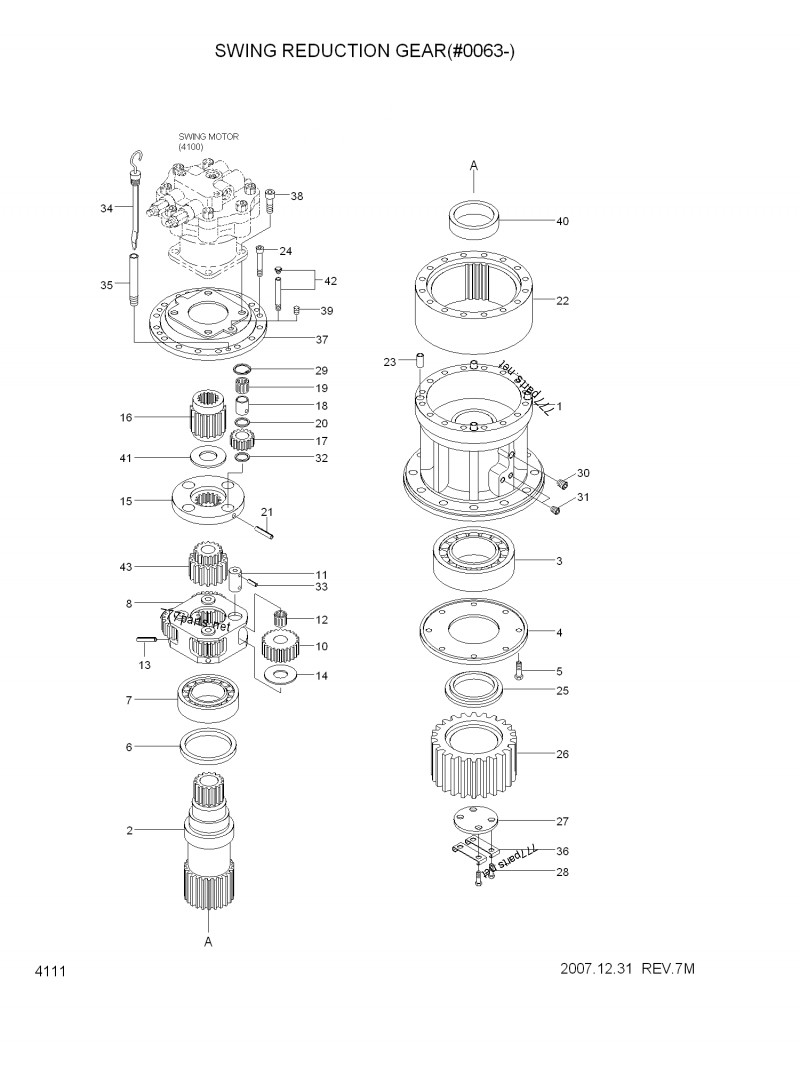

| # | قسمت شماره | نام قطعه | تعداد | درخواست قیمت |
|---|---|---|---|---|
| *-2 | 31NA-10150 | چرخ دنده کاهش نوسان | 1 | |
| 1 | XKAQ-00144 | پوشش | 1 | |
| 2 | XKAQ-00145 | شفت درایو | 1 | |
| 2 | XKAQ-00300 | شفت درایو | 1 | |
| 3 | XKAQ-00146 | بلبرینگ-غلتک | 1 | |
| 4 | XKAQ-00147 | روکش بشقاب | 1 | |
| 5 | XKAQ-00148 | BOLT-HEX | 8 | |
| 6 | XKAQ-00149 | SEAL-OIL | 1 | |
| 7 | XKAQ-00027 | بلبرینگ-غلتک | 1 | |
| * | XKAQ-00263 | CARRIER ASSY 2 | 1 | |
| * | XKAQ-00264 | CARRIER ASSY-NO 2 | 1 | |
| 8 | XKAQ-00150 | حامل 2 | 1 | |
| 8 | XKAQ-00251 | حامل 2 | 1 | |
| 10 | XKAQ-00152 | GEAR-PLANET 2 | 4 | |
| 10 | XKAQ-00253 | GEAR-PLANET 2 | 4 | |
| 11 | XKAQ-00153 | PIN ASSY 2 | 4 | |
| 11 | XKAQ-00254 | PIN ASSY 2 | 4 | |
| N12 | @ | لوله و نازل تزریق سوخت | 4 | |
| N12 | @ | لوله و نازل تزریق سوخت | 4 | |
| N33 | @ | لوله و نازل تزریق سوخت | 4 | |
| 13 | XKAQ-00050 | PIN-SPRING | 4 | |
| 14 | XKAQ-00156 | واشر | 4 | |
| * | XKAQ-00261 | CARRIER ASSY-NO 1 | 1 | |
| * | XKAQ-00262 | CARRIER ASSY-NO 1 | 1 | |
| 15 | XKAQ-00157 | حامل 1 | 1 | |
| 15 | XKAQ-00325 | حامل 1 | 1 | |
| 16 | XKAQ-00158 | GEAR-SUN 1 | 1 | |
| 16 | XKAQ-00257 | GEAR-SUN 1 | 1 | |
| 17 | XKAQ-00774 | GEAR-PLANET 1 | 4 | |
| 18 | XKAQ-00019 | پین 1 | 4 | |
| 19 | XKAQ-00030 | CAGE-NEEDLE | 4 | |
| 20 | XKAQ-00040 | PLATE-SIDE 2 | 4 | |
| 21 | XKAQ-00048 | PIN-SPRING | 4 | |
| 22 | XKAQ-00160 | چرخ دنده | 1 | |
| 22 | XKAQ-00258 | چرخ دنده | 1 | |
| 23 | XKAQ-00072 | پین ناک | 4 | |
| 24 | XKAQ-00161 | پیچ و مهره | 16 | |
| 24 | XKAQ-00259 | پیچ و مهره | 16 | |
| 25 | XKAQ-00162 | SPACER | 1 | |
| 26 | XKAQ-00163 | GEAR-PINION | 1 | |
| 27 | XKAQ-00164 | PLATE-LOCK | 1 | |
| 27 | XKAQ-00299 | PLATE-LOCK | 1 | |
| 28 | XKAQ-00042 | BOLT-HEX | 2 | |
| 28 | XKAQ-00042 | BOLT-HEX | 4 | |
| 29 | XKAQ-00041 | RING-STOP | 1 | |
| 30 | XKAQ-00273 | PLUG | 1 | |
| 31 | XKAQ-00274 | PLUG | 2 | |
| 32 | XKAQ-00057 | سمت بشقاب 1 | 4 | |
| 34 | XKAQ-00166 | میله سنج | 1 | |
| 35 | XKAQ-00167 | PIPE-GAUGE | 1 | |
| 36 | XKAQ-00168 | واشر-قفل | 1 | |
| 36 | XKAQ-00292 | واشر-قفل | 2 | |
| 37 | XKAQ-00169 | پوشش دادن | 1 | |
| 38 | XKAQ-00170 | سوکت بولت-هگز | 4 | |
| 39 | XKAQ-00155 | پریز برق | 1 | |
| 40 | XKAQ-00171 | RING-SPAER | 1 | |
| 41 | XKAQ-00076 | PLATE-TRUST | 1 | |
| 41 | XKAQ-00260 | RING-TRUST | 1 | |
| 42 | XKAQ-00143 | AIR RETHER ASSY | 1 | |
| 43 | XKAQ-00151 | GEAR-SUN 2 | 1 | |
| 43 | XKAQ-00252 | GEAR-SUN 2 | 1 | |
| ن | @ | لوله و نازل تزریق سوخت | 1 |
