طرح قطعات
لیست قطعات یدکی
# | قسمت شماره | نام قطعه | تعداد | تذکر دهید |
---|---|---|---|---|
1 | 4I1022 | روزنه | 2 | |
2 | 7Y4215 | SPACER | 2 | |
3 | 0963983 | حلقه ایست | 1 | |
4 | 0964389 | بهار | 18 | |
5 | 1262016 | PUMP GROUP-GEAR (PILOT) | 1 | |
5A | 9T0835 | حلقه ایست | 1 | |
6 | 2254611 | مورد | 1 | |
7 | 2344494 | واشر | 1 | |
8 | 2344493 | واشر | 1 | |
9 | 1948325 | ست بلبرینگ | 2 | |
10 | 1297863 | پوشش دادن | 1 | |
11 | 1297921 | حلقه ایست | 2 | |
12 | 2344498 | نوع SEAL-LIP | 1 | |
13 | 1297927 | یاتاقان | 2 | |
14 | 1297979 | DOWEL | 4 | |
15 | 1505782 | پوشش دادن | 2 | |
16 | 2254541 | شفت درایو | 1 | |
17 | 1733427 | GUIDE-BALL | 2 | |
18 | 1297853 | PLATE-CREEP | 2 | |
19 | 2560081 | بشکه AS-DRIVE | 1 | |
20 | 2560083 | بشکه AS-PUMP | 1 | |
21 | 1772470 | پوشش دادن | 1 | |
22 | 1772471 | پوشش دادن | 1 | |
23 | 1778740 | مهر و موم حلقه ای | 1 | |
24 | 1799763 | فلنج | 1 | |
25 | 1884210 | پیستون AS | 2 | |
26 | 1920573 | PIN-DOWEL | 4 | |
27 | 2003333 | هد پمپ | 1 | |
28 | 2003334 | پوشش دادن | 1 | |
29 | 2254542 | محور محور | 1 | |
30 | 2560074 | ACTUATOR GROUP-PUMP -DRIVE | 1 | |
31 | 2560077 | ACTUATOR GROUP-PUMP-DRIVEN | 1 | |
32 | 2426801 | SWASHPLATE AS | 2 | |
(هر کدام شامل) | ||||
32A | 0941875 | پین، غلتک | 1 | |
32B | 1733428 | آستین تحمل | 1 | |
32 درجه سانتیگراد | 2426803 | PIN-DOWEL | 2 | |
33 | 2426804 | یاتاقان | 4 | |
34 | 9S4185 | پلاگین--برای آب بندی پمپ هیدرولیک به سیستم محدود | 2 | |
35 | 2478782 | بدن | 1 | |
36 | 2478920 | روزنه | 2 | |
37 | 0941875 | پین، غلتک | 6 | |
38 | 0941882 | دوشاخه، مخروطی | 16 | |
39 | 0950946 | حلقه ایست) | 2 | |
40 | 8T4196 | CAPSCREW (HEX HD) (M10 X1.5 X 35، GR10.9، Z) | 2 | |
41 | 0963944 | مهر و موم حلقه ای | 1 | |
42 | 1899763 | SEAL (13.6mm OD) | 8 | |
43 | 1904896 | PLUG | 2 | |
44 | 1931736 | SEAL (85.6mm OD) | 4 | |
45 | 3K0360 | منیفولد پیلوت SEAL روی سیل برای بوم تخلیه دریچه چک | 2 | |
46 | 7M8485 | مهر و موم، آداپتور، قسمت موتور کیت P/N 5R1429 | 2 | |
47 | 7X2557 | پیچ (M16X2.0X140MM) | 1 | |
48 | 8J4645 | دوشاخه (شیر کنترل اصلی 5 ساقه جلو) | 2 | |
49 | 8T3338 | SEAL-O-RING (ID=84.40mm) | 2 | |
50 | 8T4136 | CAPSCREW (HEX HD) (M10 X 1.50 X 25L GR 10.9) | 18 | |
51 | 8T4137 | پیچ (M10X1.50X20MM) | 2 | |
52 | 8T4139 | CAPSCREW (HEX HD) (M12 X 1.75 X 30L GR 10.9) | 10 | |
53 | 8T4140 | BOLT-PLT (M16 X 2.0 X 60) | 4 | |
54 | 8T4175 | پیچ (M16X2X90-MM) | 2 | |
55 | 8T4176 | BOLT-PLT (M12 X 1.75 X 90) | 2 | |
56 | 8T4192 | CAPSCREW (HEX HD) (M12 X 1.75 X 25، GR10.9، Z) | 10 | |
کیت(های) تعمیرات موجود: | ||||
2502503 | KIT-SEAL (پمپ دنده خلبان) | 1 | ||
(شامل 2 واشر، لب بند، مهر و موم و حلقه نگهدارنده) | ||||
KIT MARKED J SERVICES Part(s) Marked J | ||||
بخش متریک | ||||
تصویر جداگانه |

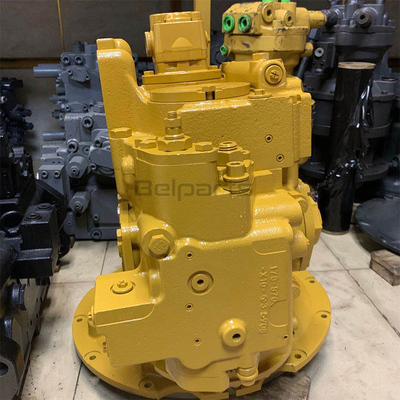

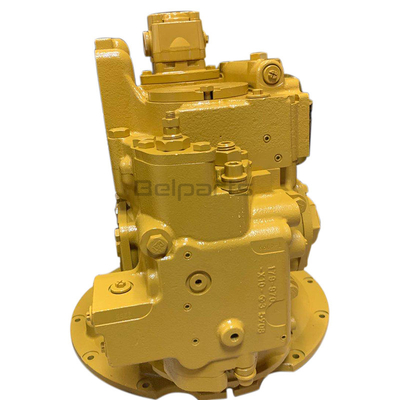

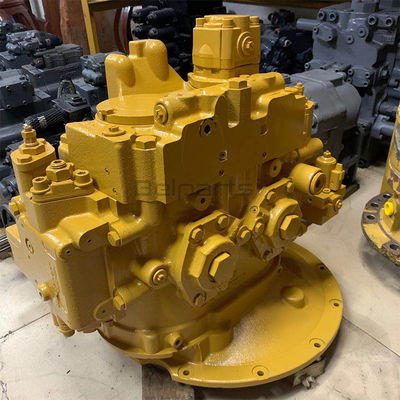

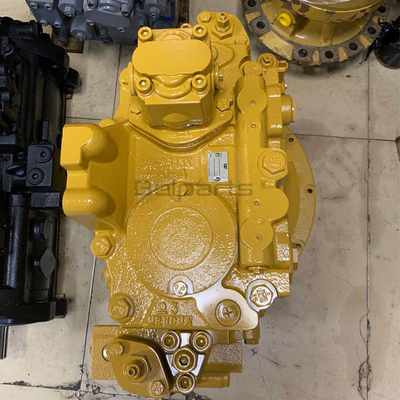

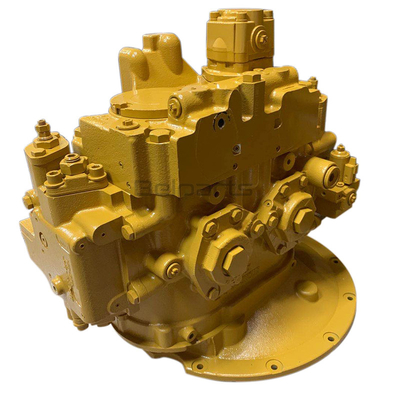

توضیحات محصول
اپلیکیشن هیتاچی | بیل مکانیکی برایگربه |
کیفیت | گارانتی بالا |
مدل | 325D 329 328DLCR |
بسته | بسته بندی استاندارد در حالت عادی |
ضمانتنامه | 1 سال |
شرایط پرداخت | T/T،، PayPal، Alibaba Trade Assurance |
تحویل | 2 روز پس از دریافت پرداخت |
حمل و نقل | از طریق دریا، از طریق هوا، از طریق سریع یا در صورت لزوم |
1 .اگر من فقط مدل بیل مکانیکی را می دانم، اما نمی توانم شماره قطعات را ارائه دهم، باید چه کار کنم؟
در صورت امکان می توانید تصاویر محصولات قدیمی، پلاک یا سایز را برای ما ارسال کنید.
2 .گارانتی قطعات بعد از خرید من چقدر است؟
گارانتی 6/12 ماه بر اساس جزئیات مورد است. قطعات اصلی ما گارانتی آن را نداریم، اما فقط می توانیم مطمئن شویم که 100٪ اصل است.
3 .چگونه می توانم سفارش را پرداخت کنم؟
می توانید پرداخت را با T/T، Western Union، Paypal و غیره تمام کنید.
4 .پس از ثبت سفارش چه زمانی اقلام دریافت می شود؟
هنگامی که پرداخت شما را دریافت کردیم، حمل و نقل را ظرف 24 ساعت ترتیب خواهیم داد.اگر سهام ندارید، قبل از پرداخت به شما اطلاع خواهیم داد.
5 .اگر مشکلی در موارد وجود دارد چگونه می توانم انجام دهم؟
اول از همه، من به کیفیت محصولات خود اطمینان دارم، اگر واقعاً چیزی اشتباه پیدا کردید، لطفاً تصاویر را برای ما ارائه دهید و ما بررسی می کنیم.پس از تأیید، لطفاً به ما بازگردید، ما مورد صحیح را ارائه خواهیم داد.
6 .محصولات اصلی شما چیست؟
محصول درد ما درایو نهایی، پمپ هیدرولیک، گیربکس چرخشی، گیربکس مسافرتی، موتور چرخش، قطعات هیدرولیک است.اگر به قطعاتی برای بیل مکانیکی خزنده نیاز دارید، می توانید از ما نیز بخواهید.ما تمام تلاش خود را خواهیم کرد تا نیاز شما را برآورده کنیم.
